노점계 교정

  • 교정 소개

    ※ 모든 분석기류들의 Sensor는 사용 기간에 따라 측정 오차가 발생하며, 이 측정 오차를 최소한으로 줄이기 위해 정기적 교정이 필요합니다.

    산화알루미늄 센서의 일반적인 불량 원인

    • 1)Sensor의 Sensitivity

      적은 출력을 과도하게 증폭함으로 인해 Mass의 온도, 주위 온도, 주변 Noise 등에 민감하며 실용 구간의 출력 특성을 면밀히 검토할 필요가 있습니다.

    • 2)갱년 변화

      Aluminum Oxide Sensor는 전극간 Metal Migration, Aluminum Oxide 물질의 수축으로 인한 기공 크기 변화 등으로 짧은 기간에 특성이 변화함으로 초기 정밀도와 관계없이 급격이 특성이 변화할 수 있습니다.

    • 3)온도 Drift

      Mass 의 온도에 따라 크게는 0.7º Cd.p/º C temp 의 특성을 보이기도 합니다. 피측정 기체의 온도 변화가 심한 경우, 특히 주의가 필요합니다.

    • 4)Sensor 내구성

      Aluminum Oxide Sensor 는 박형 Capacitor 와 같으므로 전기적 충격, 기계적 충격에 상대적으로 약한 편입니다.
      그러나 안정된 환경에서 7~15년의 수명을 가집니다.

    • 5)부식성 Gas에 대한 내구성

      Aluminum 혹은 Aluminum Oxide 에 대해 공격적 기체가 다량 포함된 기체의 측정에서는 특히 주의할 필요가 있습니다.
      대부분의 부식성 기체는 수분과 결합할 때 부식을 일으키므로 높은 노점에서는 사용이 불가합니다.

    • 6)유기 화합물 등의 불순물

      Methanol 등 고분자 화합물은 Aluminum Oxide 의 기공에 축적되어 물 분자가 들어갈 공간이 줄어들 수 있으므로 주의할 필요가 있습니다.

    • 7)고온

      Mass의 온도가 높을 경우 Sensor 의 갱년 변화가 급격히 일어나고 사용 온도 이상에서는 영원히 파괴됩니다.

    교정 (Calibration)

    교정 (Calibration)이란 사용함으로 인해 발생하는 다양한 Drift 에 의해 Sensor 의 출력 변화를 표준 계측기와 비교하여 그 편차를 증폭기 (Transmitter)의 이득과 영점을 조정하거나 Digital 적으로 측정치에 편차 값을 보정하여 표시 장치나 전송 신호를 가감하는 것을 의미합니다.

    • 자동 교정

      Xentaur’s Advantage
      센서의 출력이 균일한 특성을 이용하여 현장에서 바로 교정이 가능함

      이는 상한 Range 인 +20℃ d.p 이상에서 Sensor 의 출력이 균일하므로 센서를 +20℃ d.p 이상에 노출하고(손바닥으로 감싸 쥐고) 자동 교정 기능(AutoCal)을 수행함으로써 -65~0℃ 구간에서 사양서 상에 표된 정밀도를 얻을 수 있는 Span Calibration 에 해당하는 방법입니다.

    • Standard Calibration

      초정밀 Reference 계측기 및 Moisture Generator 가 비치된 교정실에서 가능하며 변화된 Sensor 의 특성을 측정 Zero, Span 중간 Curve 교정 등의 방법으로 출고 시의 정밀도를 복원하는 방법입니다. Sensor 가 지나친 특성 변화를 보일 경우 본 방법의 교정을 수행 할 수 없을 수도 있습니다.

    • Multipoint Calibration

      Xentaur’s Advantage
      젠코는 Xentaur 의 아시아 지역 교정센터를 운영하고 있으며
      NIST Certi 를 받은 표준 계측기를 사용하여 정밀한 교정이 가능함
      (NIST Traceable Certi 발행 가능)

      보다 더 정밀한 교정이 필요하거나 Certificate 가 필요한 경우, 혹은 Sensor 의 특성이 크게 변화되어 Standard Calibration 을 수행할 수 없을 경우 Curve 를 10개의 구간으로 나누어 각 Point 의 편차 값을 Transmitter 내부 Memory 에 저장하고 측정치에 보상하여 오차를 줄이는 Curve Tracing Multipoint Calibration 을 수행하게 됩니다.

  • Standard Calibration

    pic

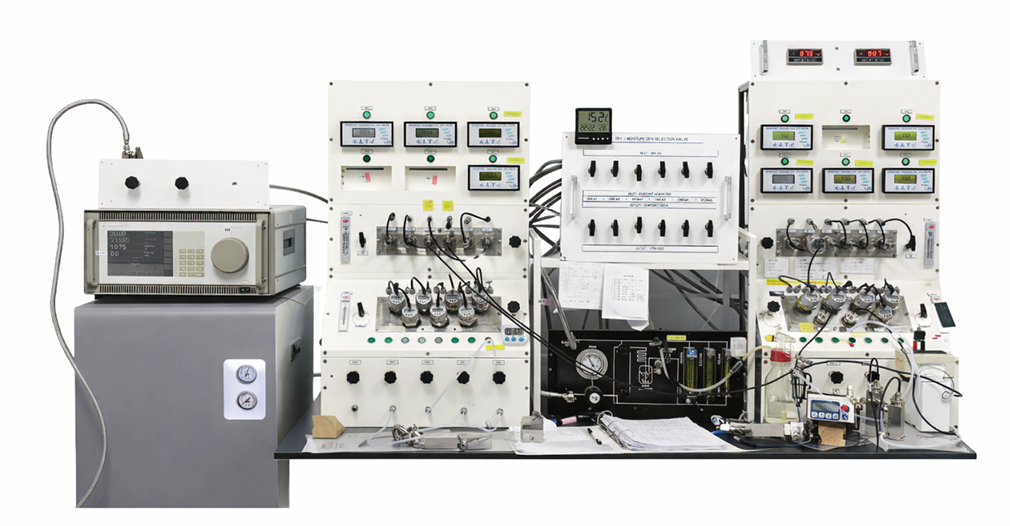

    ㈜젠코씨엔아이는 미국의 COSA+Xentaur 사의 독점 대리점으로 2009년부터 Xentaur Dewpoint Instruments 의 아시아 지역 교정 센터를 운영하고 있습니다.


    Chilled Mirror 업체 중 세계적으로 가장 유명한 MBW 사의 373LX Dewpoint Hygrometer 를 Reference 계측기로 사용하고 있으며, 미국표준과학연구소(NIST, National Institute of Standards and Technology)에서 매 2년마다 NIST 교정을 받고 있습니다.

    교정 진행

    • 기준 계측기를 이용하여
      기존 노점계의 오차 측정

    • Multi Point Calibration 진행

    • 교정 값 입력 후
      검정 진행

    • 오차범위 ±3℃ 이내
      일 경우 교정 완료

    ※ 교정은 약 2~3주 정도 소요됩니다.

    교정 문의

    E. xenko@xenko.co.kr
    T. 02-3397-3962
    F. 02-3397-3960
    교정 보내실 곳 : 서울특별시 금천구 벚꽃로 278 (가산동, SJ테크노빌) 610호

    교정 요청 시 확인 필요

    교정 요청 시 ① 센서 모델(:S/N확인) ② 트렌스미터 모델(:S/N확인) ③ 적용 분야 ④ 주요 측정 범위 ⑤ 최근 교정일 작성 후 물건과 함께 동봉 후 발송 부탁 드립니다.

    교정 의뢰 바로가기
  • NIST Traceable Calibration

    pic

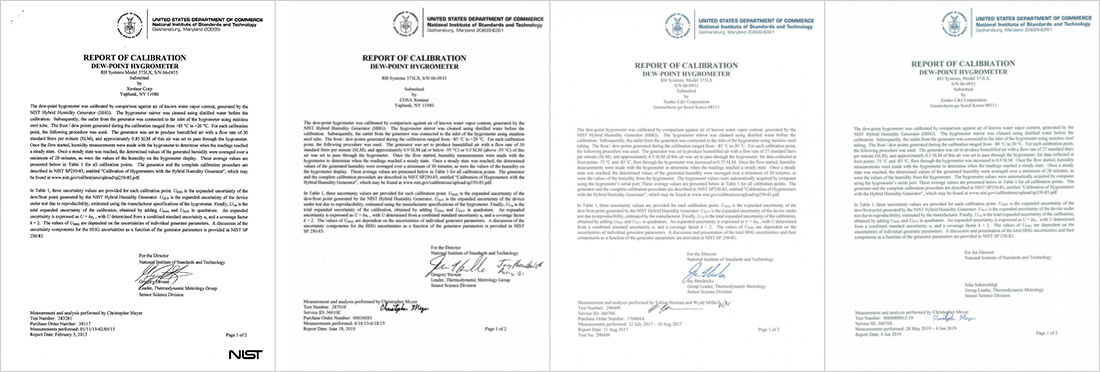

    ㈜젠코씨엔아이의 교정은 Hygrometer 분야에서 세계적으로 유명한 MBW 사의 373LX 모델을 표준계측기로 사용하고 있습니다.


    이 장비는 2009년 국제공인기관인 NIST(National Institute of Standards and Technology)에서 매 2년마다 NIST 교정을 받고 있습니다. 그러므로 국제적으로 인증되는 NIST Traceable Certificate 발행이 가능합니다.

    교정 문의

    E. xenko@xenko.co.kr
    T. 02-3397-3962
    F. 02-3397-3960
    교정 보내실 곳 : 서울특별시 금천구 벚꽃로 278 (가산동, SJ테크노빌) 610호

    교정 요청 시 확인 필요

    교정 요청시 ① 센서 모델(:S/N확인) ② 트렌스미터 모델(:S/N확인) ③ 적용 분야 ④ 주요 측정 범위 ⑤ 최근 교정일 작성 및 물건과 함께 동봉 후 발송 부탁 드립니다.
